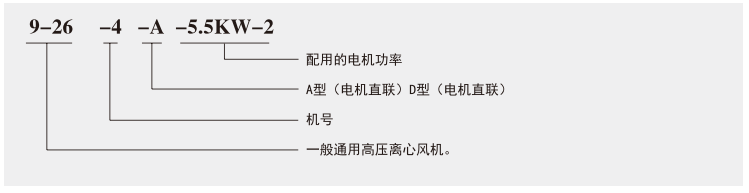

型號說明

概述

　　該風機一般用于鍛冶爐高壓強制通風;并廣泛用于輸送物料、空氣及無腐蝕性、不自然、不含粘性物質的體，所含塵土及硬質顆粒不大于150mg/m3,介質溫度最高不得超過80℃

　　型式：本系列分為No.416共有13個機號，出風口位置角度出廠時制成固定的0°、45、90、135、180、225共六種，No.46.3為A式傳動，No.7.1-16為D式傳動。均為單吸式。

　　結構：該系列風機主要由葉輪、機殼、集風器、傳動軸承箱和傳動部等組成

　　1、葉輪由前向彎曲型葉片、曲線型輪蓋和平板中盤及鑄鋼輪毅所組成，9-19型風機葉片為12片，9-26型風機葉片為16片，成型后經靜、動平衡校正，具有良好空氣動力性和運轉平穩的可靠性。

　　2、機殼采用優質鋼板經蝸線成形并焊接成整體。

　　3、集風器制成收斂式流線型的整體結構，用螺栓固定在前蓋板。

　　4、軸承箱由優質鑄鐵件加工而成，配用雙列調心軸承，采用機油潤滑。

　　5、傳動部主軸采用優質碳鋼制成，并以聯軸器傳遞軸動力。在設計上具有可靠的安全性和抗疲勞性。

　　6、根據用戶需要各機號均可配制風機減震臺座訂貨須知

　　訂貨時應注明風機型號、用途、傳動形式、轉速、流量、全壓(靜壓)、旋轉方向、出風口角度，以及電動機型號規格等。如有特殊要求，訂貨時應及時提出。

　　※可特殊定做防爆式、防腐式、耐高溫結構。
