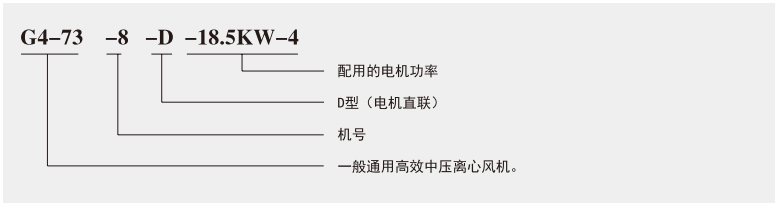

型號說明

概述

　　風量范圍：15229～320610m3/h

　　風壓范圍：553～5812Pa

　　驅動方式：直聯(D)

　　機號：8#～20#

　　方向角度：可制成順時針或逆時針，均可制成0°45°90°135°180°270°六種角度。

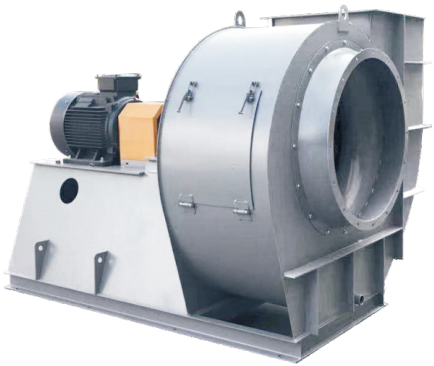

　　整體結構：風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

　　葉輪：由12片后傾機翼斜切的葉片，焊接于錐弧形的前盤與平板形的后盤中間。由于采用了機翼形葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、共平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。

　　機殼：采用優質鋼板焊接而成的蝸形體。單吸入風機的機殼做成三種不同形式。

　　進風口：收斂、流線形的進風口制成整體結構，用螺栓固定在風機入口側。

　　用途：適用于火力發電廠中670t/h以下蒸汽鍋爐的通、引風機系統。

　　適用環境：通風機輸送的介質為空氣，最高溫度不得超過80℃:引風機輸送的介質為煙氣，最高溫度不得超過250℃。在引風機前必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況，除塵效率不得低于85%。

　　※可特殊定做防爆式、防腐式、耐高溫結構。
